产品简介：

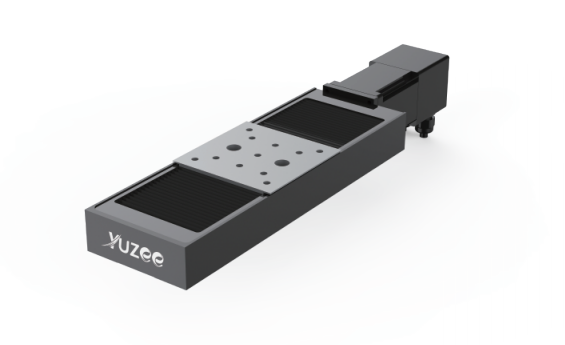

SML系列丝杆直线运动平台由交流无刷伺服电机驱动，搭载高精度滚珠丝杠，最高速度可达80mm/s，具备快速响应和高精度运动能力，适用于高精密微动的应用场景。平台支持水平或者Z向直线运动，可选配断电自锁抱刹功能，确保在断电或紧急情况下保持位置稳定，提高安全性和可靠性。反馈系统为旋转编码器。SML系列平台结构紧凑，设计灵活，易于集成到多种设备中，广泛应用于精密检测、自动化装配、激光加工、光学对准等领域。其高精度和稳定性使其成为高精密工业应用的理想选择，能够显著提升生产效率和加工精度。
规格参数：
型号 | SMLZ-050 | SMLZ-100 | SMLZ-150 | 单位 | |
有效行程 | 50 | 100 | 150 | mm | |
绝对定位精度 | ±0.5 | ±0.75 | ±1.0 | μm | |
双向重复定位精度 | ±0.3 | ±0.3 | ±0.3 | μm | |
俯仰 | 6 | 8 | 10 | arc sec | |
偏摆 | 6 | 8 | 10 | arc sec | |
直线度 | ±1.25 | ±1.5 | ±1.75 | μm | |
平面度 | ±1.25 | ±1.5 | ±1.75 | μm | |
平台重量（无电机） | 1.5 | 1.7 | 1.9 | kg | |
最大负载（1） | 水平 | 25 | kg | ||
竖直 | 10 | kg | |||
分辨率 | 旋转编码器 | 0.1 | μm | ||
最大速度（3） | 80 | mm/s | |||
平台材质 | 铝合金 | NA | |||
备注：
(1)有效载荷指标适用于单轴系统，并受限于2500公里行程的丝杠和滚珠寿命。
(2)适配T5000反馈选项；
(3)使用占空比过高可能会影响精度；
(4)默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关；
(5)其他行程可定制。
产品配置选项
产品型号 | 有效行程（mm） | 反馈 |
SMLZ | -50 | -A -T2500 -T5000 |
-100 | ||
-150 |
反馈选项
-A | 1Vpp正弦模拟量反馈 |
-T2500 | 2500线旋转编码器 |
T5000 | 5000线旋转编码器 |

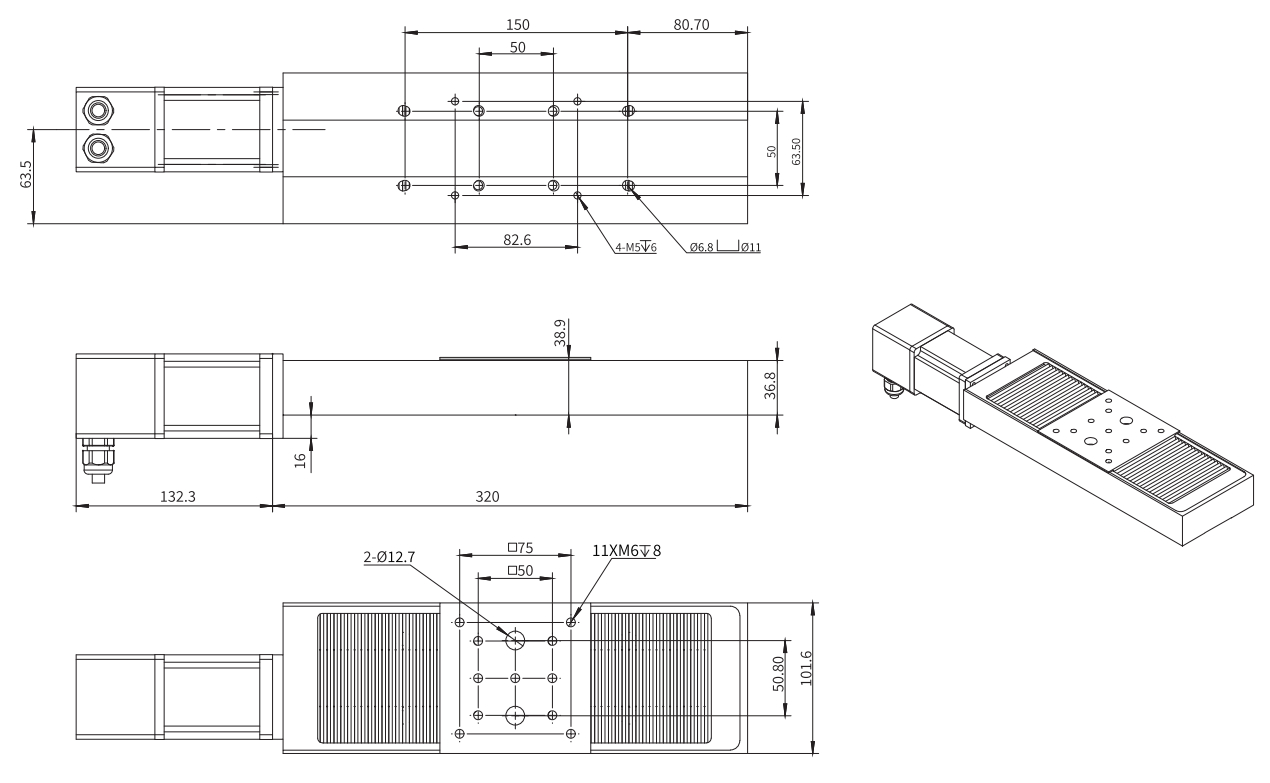

备注：
（1）单位：mm；
（2）线缆接头未显示；
（3）完整图纸可在官网下载
