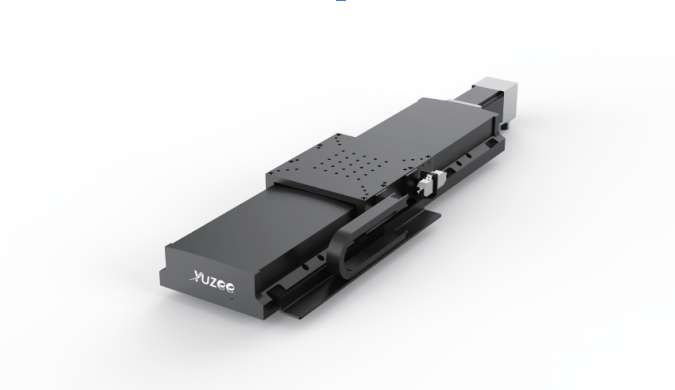

SML225 系列丝杆机械平台
• 伺服电机滚珠丝杠驱动
• 高性能低成本解决方案
• 行程范围100mm到800mm
• 选配光栅尺和旋转编码器反馈
• 断电自锁抱闸功能
产品简介：
SML225系列直线运动平台由交流无刷伺服电机驱动，搭配高精度滚珠丝杠，最高速度可达300mm/s，平台支持水平直线运动，也可选配断电自锁抱闸功能，作为Z轴使用，确保在断电或紧急情况下保持位置稳定，提高安全性和可靠性。反馈系统提供旋转编码器和直线光栅尺两种选项，满足不同精度需求，确保高精度位置反馈和运动控制。SML225系列平台结构坚固，设计灵活，易于集成到多种设备中，广泛应用于精密定位、自动化装配、激光加工、光学检测等领域。其大负载、高精度和稳定性使其成为高要求工业应用的理想选择，能够显著提升生产效率和加工精度。
规格参数：
型号 | SML225-100 | SML225-200 | SML225-300 | SML225-400 | 单位 | |
有效行程 | 100 | 200 | 300 | 400 | mm | |
绝对定位精度 | 光栅尺 | ±0.6 | ±1.0 | ±1.2 | ±1.5 | μm |
旋转编码器 | ±1.0 | ±1.5 | ±1.5 | ±1.5 | μm | |
双向重复定位精度 | 光栅尺 | ±0.25 | ±0.4 | ±0.5 | ±0.5 | μm |
旋转编码器 | ±1.0 | ±1.0 | ±1.5 | ±1.5 | μm | |
俯仰 | 6 | 8 | 9 | 10 | arc sec | |
横滚 | 6 | 8 | 9 | 10 | arc sec | |
偏摆 | 6 | 8 | 9 | 10 | arc sec | |
直线度 | ±2 | ±3 | ±3.5 | ±4.5 | μm | |
平面度 | ±2 | ±3 | ±3.5 | ±4.5 | μm | |
平台重量 | 20.5 | 22.9 | 25.4 | 27.7 | kg | |
最大负载 | 水平 | 100 | kg | |||
竖直 | 60 | kg | ||||
分辨率 | 光栅尺 | 1,10,100 | nm | |||
旋转编码器 | 0.5 | μm | ||||
最小步进 | 100nm（1）,1μm（2） | NA | ||||
在位稳定性 | ±30nm（1）,±1μm（2） | NA | ||||
最大速度(3) | 300 | mm/s | ||||
平台材质 | 铝合金 | |||||
平均无故障时间 | 27,000 | Hours | ||||
型号 | SML225-500 | SML225-600 | SML225-700 | SML225-800 | 单位 | |
有效行程 | 500 | 600 | 700 | 800 | mm | |
绝对定位精度 | 光栅尺 | ±1.5 | ±1.75 | ±1.75 | ±1.75 | μm |
旋转编码器 | ±2.0 | ±2.0 | ±2.5 | ±2.5 | μm | |
双向重复定位精度 | 光栅尺 | ±0.5 | ±0.5 | ±0.75 | ±0.75 | μm |
旋转编码器 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | μm | |
俯仰 | 12 | 15 | 16 | 18 | arc sec | |
横滚 | 12 | 15 | 16 | 18 | arc sec | |
偏摆 | 12 | 15 | 16 | 18 | arc sec | |
直线度 | ±5.5 | ±6.5 | ±7.5 | ±8.5 | μm | |
平面度 | ±5.5 | ±6.5 | ±7.5 | ±8.5 | μm | |
平台重量 | 30.1 | 31.2 | 34.8 | 35.9 | kg | |
最大负载 | 水平 | 100 | kg | |||
竖直 | 60 | kg | ||||
分辨率 | 光栅尺 | 1,10,100 | nm | |||
旋转编码器 | 0.5 | μm | ||||
最小步进 | 100nm（1）,1μm（2） | NA | ||||
在位稳定性 | ±30nm（1）,±1μm（2） | NA | ||||
最大速度(3) | 300 | mm/s | ||||
平台材质 | 铝合金 | |||||
平均无故障时间 | 27,000 | Hours | ||||
备注：
(1)需配置16位细分驱动器
(2)适配-HEIDENHAIN反馈，线性放大器；
(3)空载，需配置相应功率的放大器
(4)默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关；
(5)其他行程可定制。
产品配置选项
产品型号 | 有效行程（mm） | 反馈 |
SML225 | 100 | -A -T100/1000/2500 -H |
200 | ||
300 | ||
400 | ||
500 | ||
600 | ||
700 | ||
800 |
反馈选项
-A | 带直接反馈光栅，1Vpp正弦模拟量 |
-T100 | 带直接反馈光栅，分辨率100nm数字量反馈 |
-T1000 | 不带直接反馈光栅，分辨率1000线/转数字量反馈 |
-T2500 | 不带直接反馈光栅，分辨率2500线/转数字量反馈 |
-H | 高精度零膨胀海德汉反馈 |
产品尺寸
产品型号 | A（mm） | B（mm） |
SML225-100 | 436 | 200,350 |
SML225-200 | 536 | 200,350 |
SML225-300 | 636 | 200,500 |
SML225-400 | 736 | 200,600 |
SML225-500 | 836 | 200,600 |
SML225-600 | 936 | 200,600 |
SML225-700 | 1036 | 1036 |
SML225-800 | 1136 | 1136 |

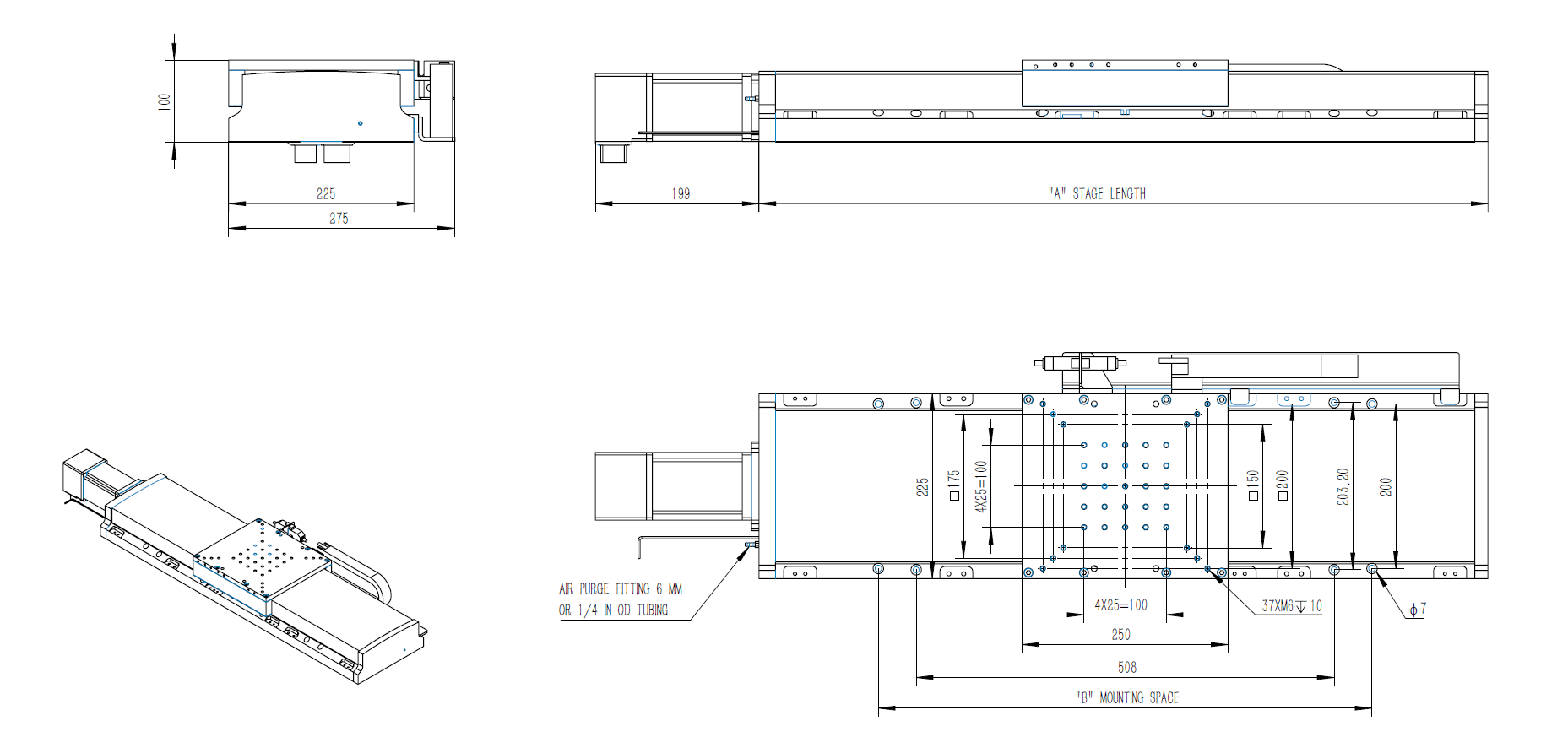

外观及尺寸：
备注：
（1）单位：mm；
（2）线缆接头未显示；
（3）完整图纸可在官网下载
