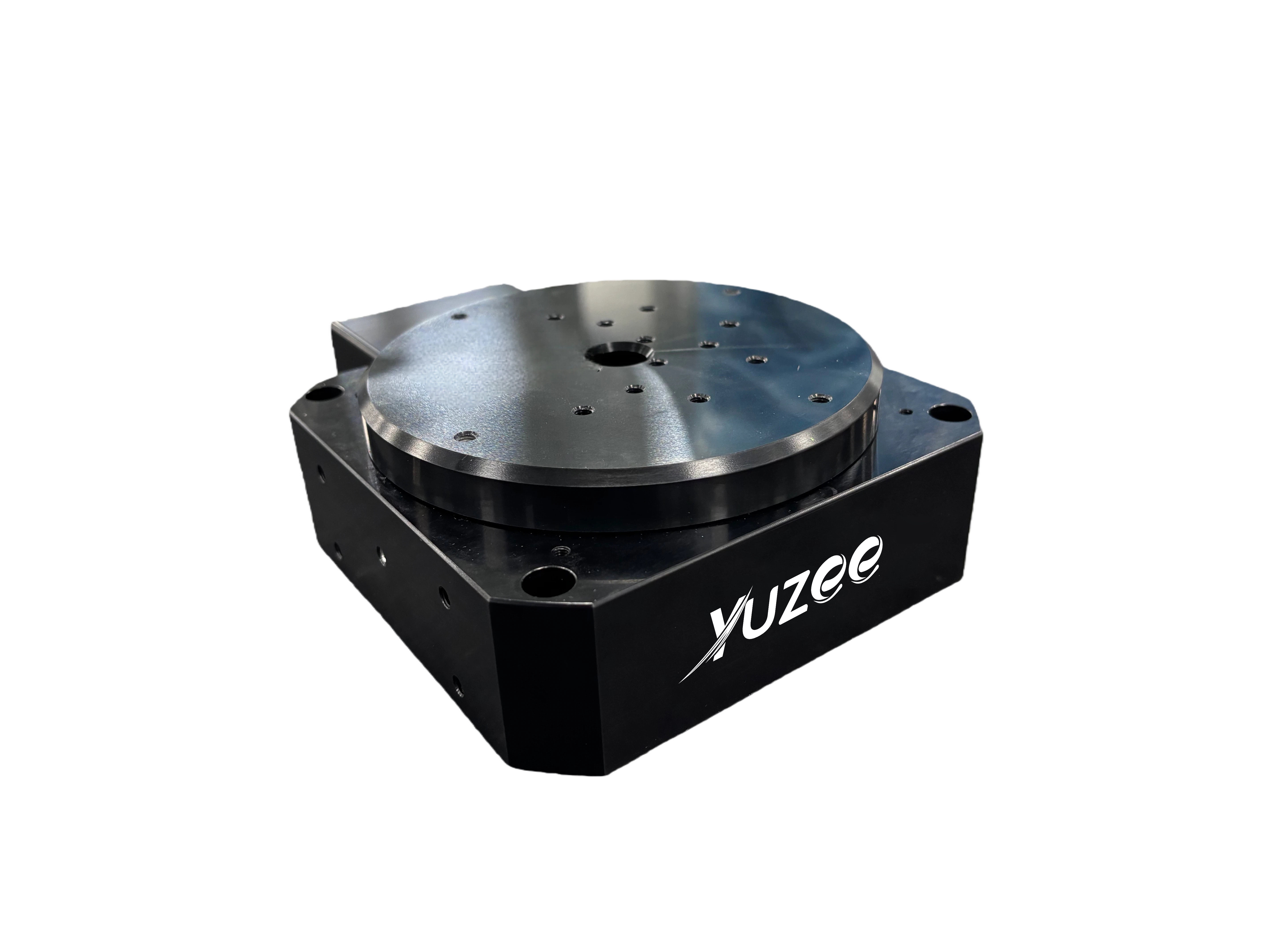

产品简介:
CDTT系列薄型直驱转台采用无框力矩电机直驱方案，配备精密滚珠轴承与高精度圆光栅反馈系统，无间隙回程误差，无齿槽效应，其中空紧凑结构设计在保证高刚性的同时，实现了高速平滑转动，兼具高动态性能与负载能力，适用于高速度、高精度的应用场景。CDTT系列转台凭借其卓越的定位精度和动态响应能力，广泛应用于半导体、激光加工、精密测量及自动化领域，满足对角秒级定位有严苛需求的场景，无论是用于复杂轨迹加工、精密角度测量，还是自动化设备中的高精度定位，CDTT系列转台都能提供高效、精准的运动控制解决方案。
规格参数：
CDTT-075 | CDTT-100 | CDTT-150 | CDTT-200 | 单位 | |||
载物台直径 | 75 | 95 | 145 | 190 | mm | ||
中空直径 | 0 | 6 | 15 | 26 | mm | ||
转角精度(1) | ±3.0 | ±2.5 | ±2.0 | ±2.0 | arcsec | ||
重复性(1) | ±1 | ±1 | ±1 | ±1 | arcsec | ||
最小步进(1) | 0.05 | arcsec | |||||
轴跳 | 标速版（-S） | 1 | 1 | 1 | 2 | μm | |
| 高速版（-F） | 2 | 3 | 5 | 5 | μm | ||
径跳 | 标速版（-S） | 1 | 1 | 1 | 2 | μm | |
| 高速版（-F） | 2 | 3 | 5 | 5 | μm | ||
平台重量 | 1 | 2.2 | 4.7 | 8.3 | kg | ||
最大负载 | 轴向 | 2 | 7 | 20 | 40 | Kg | |
径向 | 1 | 3 | 10 | 20 | Kg | ||
最高速度(2) | 标速版（-S） | 800 | 600 | 500 | 500 | Rpm | |
| 高速版（-F） | 1800 | 1800 | 1200 | 1200 | Rpm | ||
平台材质 | 铝合金 | / | |||||
平均无故障时间 | 27000 | Hours | |||||
备注：
(1)适配-H高性能反馈；
(2)空载指标，最高速度取决于反馈分辨率、实际负载、驱动器
(3)默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关；
产品配置选项
产品型号 | 台面直径（mm） | 反馈 |
CDTT
| 75 | -A -T5/10/20/50 -H |
100 | ||
150 | ||
200 |
反馈选项
-A | 1Vpp正弦模拟量反馈 |
-T5 | 分辨率5nm数字量反馈 |
-T10 | 分辨率10nm数字量反馈 |
-T20 | 分辨率20nm数字量反馈 |
-T50 | 分辨率50nm数字量反馈 |
-H | 高精度海德汉反馈 |
速度选项
-S | 标速版 |
| -F | 高速版 |
产品尺寸
图纸

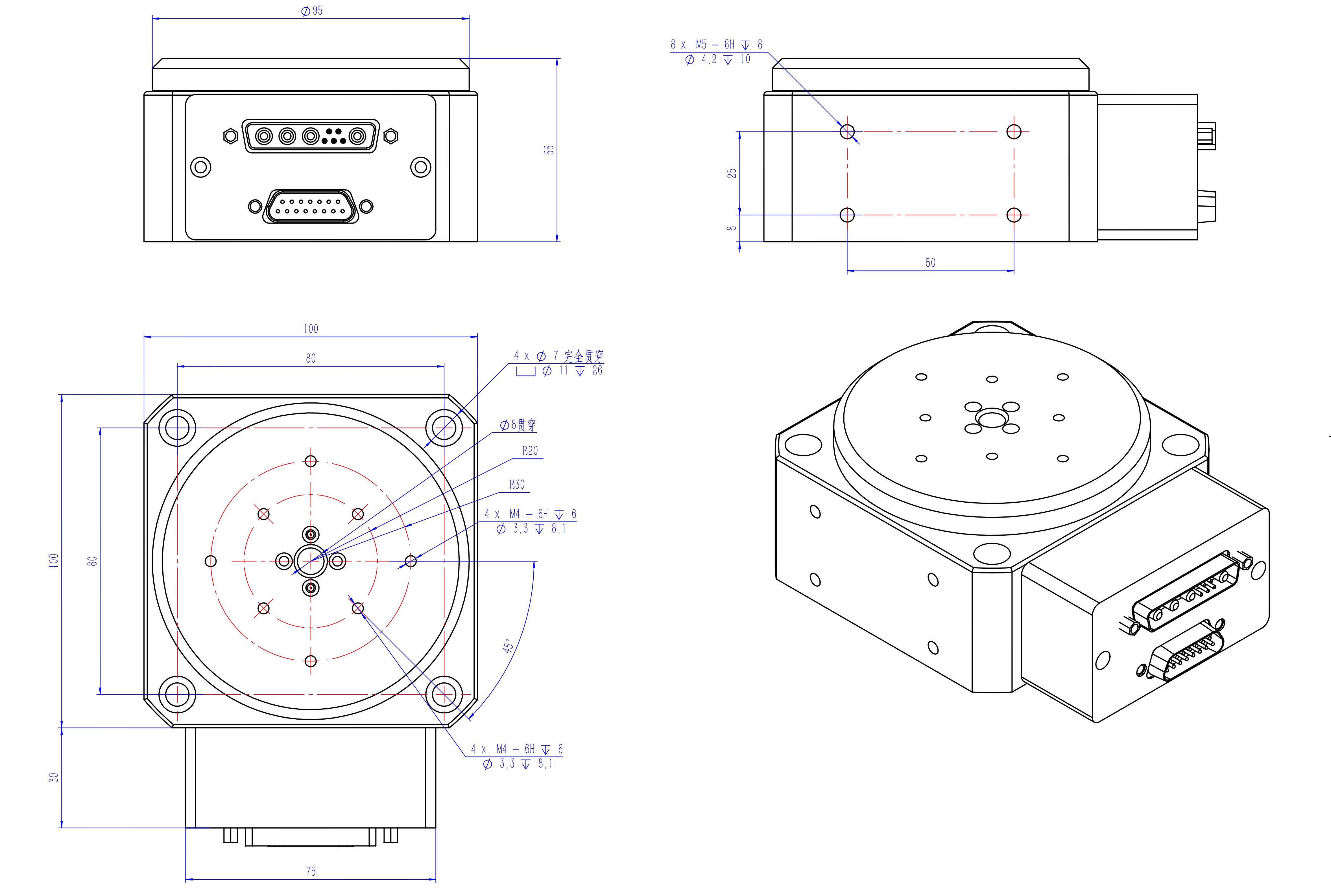

CDTT-100

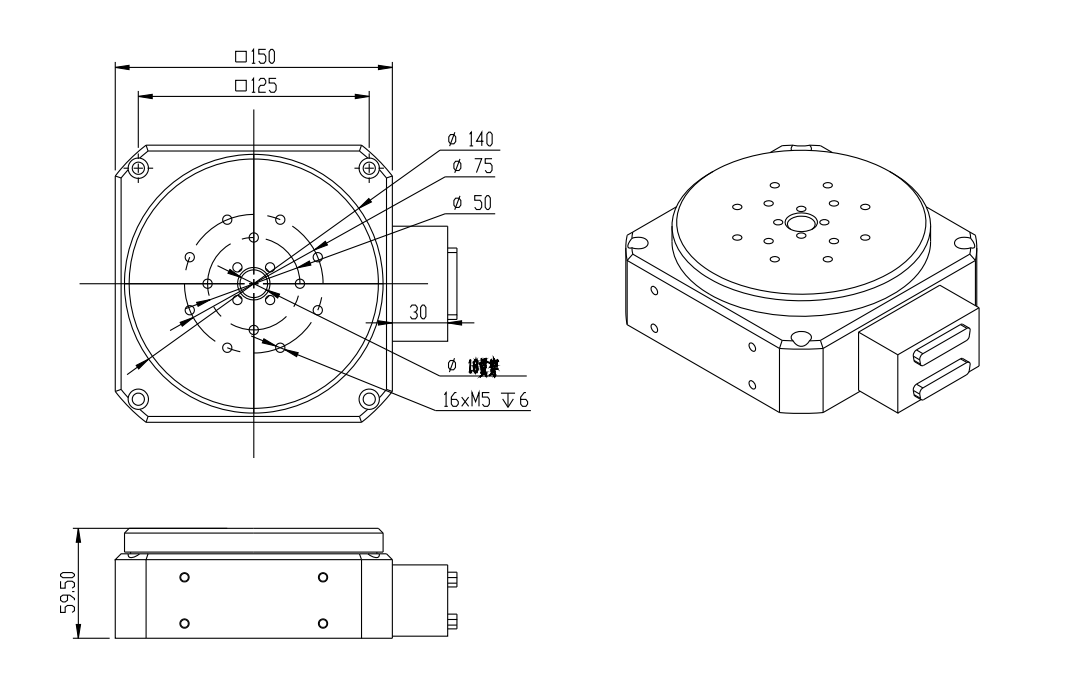

CDTT-150

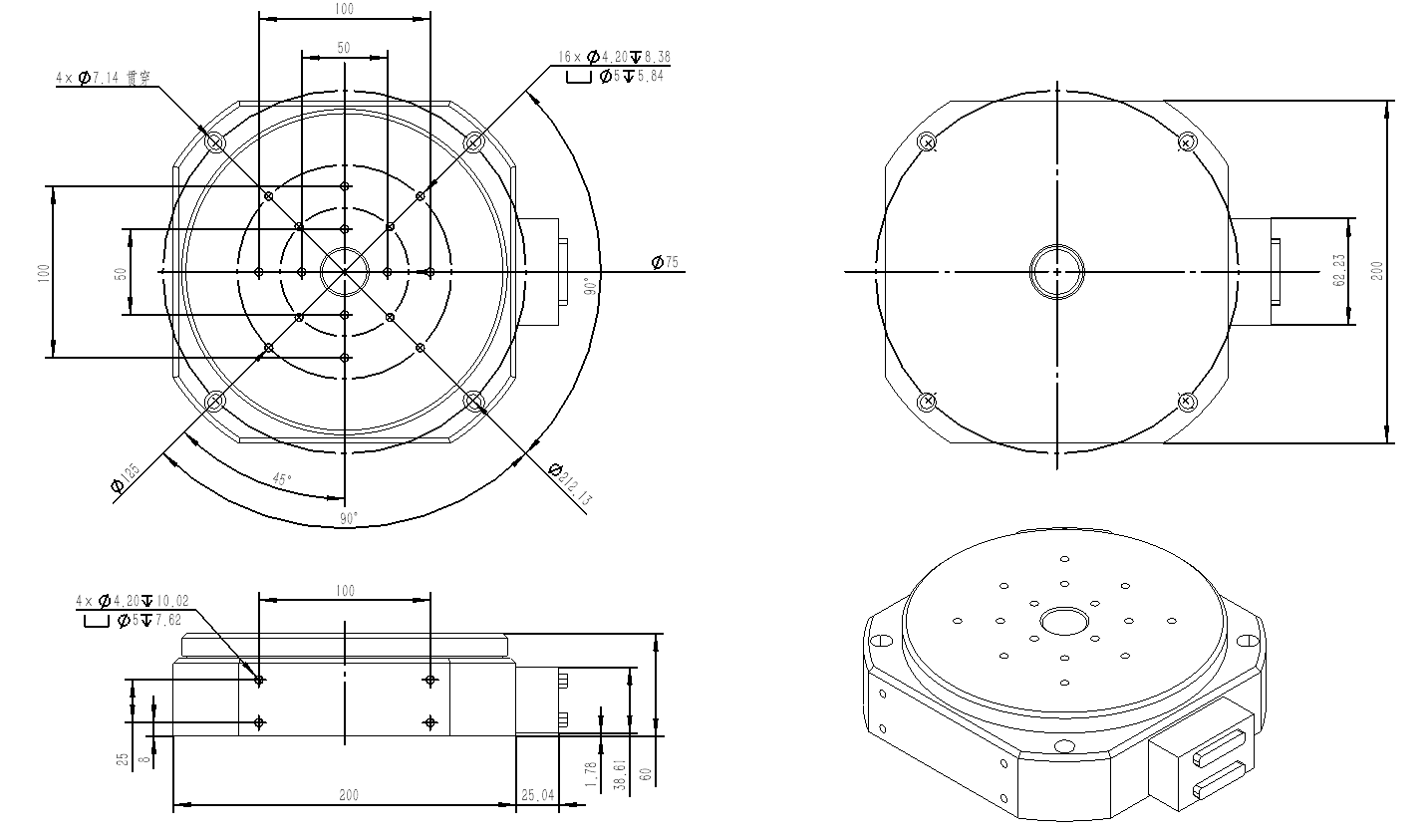

CDTT-200
备注：
（1）单位：mm；
（2）线缆接头未显示；
（3）完整图纸可在官网下载
